Шифр «Горизонт» предназначался для передачи метеобюллетеней в звене штаб армии – ГМС (Гидрометеослужба СССР).

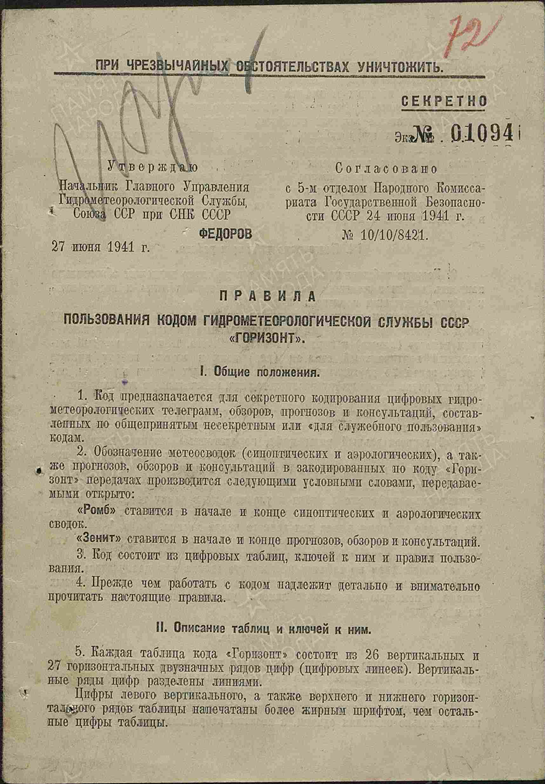

Шифр «Горизонт» совсем не сложен в применении, достаточно было изучить «Правила пользования кодом Гидрометеорологической службы СССР «Горизонт» (утверждены 27 июня 1941 г.)
Шифр «Горизонт» представляет собой т.н. шифр гаммирования. Открытыми текстами являлись гидрометеорологические телеграммы, обзоры, прогнозы и консультации, составленные по общепринятым несекретным или «дсп» кодам. После кодирования получался текст, состоящие преимущественно из цифр. Некоторые метеобюллетени содержали могли содержать наряду с цифрами символ «Х», но при шифровании он не менялся.
Перед отправкой получившийся шифртекст дополнялся словом «Ромб» – для синоптических и аэрологических сводок, или «Зенит» – для прогнозов, обзоров и консультаций, Эти слова ставились в начале сообщения.

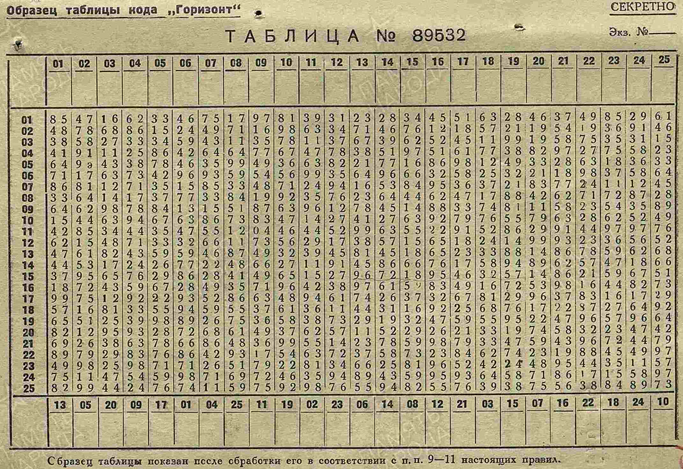

«Гамма», используемая для шифрования, была организована в набор таблиц на листах. Каждая таблица имеет условный пятизначный номер. Размеры таблиц - 25 строк и 25 столбцов. В каждой клетке таблицы записаны две цифры от 1 до 9 (нулей не было). Все цифры в таблице выбраны произвольно и могут повторяться.
Ключом к таблице является перестановка 25 чисел в формате 01, 02, … 25, записанная в виде строки. Ключи напечатаны в отдельном документе по 31 штуки на листе. Слева от ключей указаны их порядковые номера на листе (от 1 до 31) – даты месяца. Вычисление действующего ключа для шифртелеграммы производится по нулевой группе, в которой указывается его номер, а также номер таблицы.

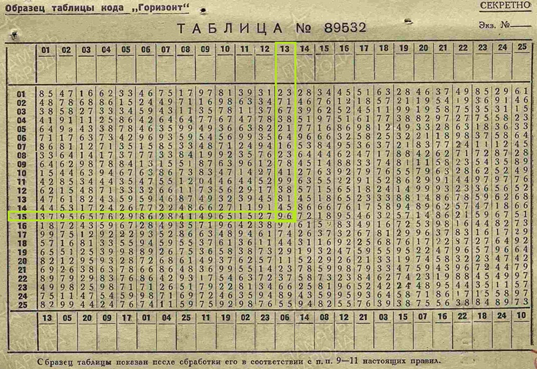

Пример индикатора: 17214 – гамма извлекается из таблицы, начиная со второй (4) цифры двузначного числа, находящегося на пересечении 17-й строки и 21-го столбца.
Особенности шифрования (по «Правилам пользования..»)
Нулевые группы открытого текста не шифруются, передаются открыто, гамма на них не расходуется.
Знаки Х, встречающиеся на 5-м месте 1-ой группы, 2-м месте 5-й группы синоптических метеотелеграмм, считаются до закодирования как нули. В других случаях знаки Х переносятся в шифртекст без изменения, а подлежащие прибавлению цифры из таблицы пропускаются.
Шифрование производится для 15-25 групп открытого текста, называемых разделом. Конец раздела обозначется группой из пяти одинаковых цифр, например, 22222, 66666. После этого необходимо выбрать новый индикатор, вставить его в шифртекст и продолжить шифрование открытого текста с нового места таблицы.
Пример шифрования
Открытый текст
1307
83802 03790 ХХХ17 05956 80805
8625Х 03658 02278 09051 9Х200
9366Х 62548 47478 07101 0Х717
Индикатор
15137
Гамма
96721 89546 32571 48621 59675
11872 43596 72849 35719 64238
97615 28349 16725 39816 44827
Шифртекст
РОМБ 1307 15137 79523 82236 ХХХ88 43577 39470
97022 46144 74017 34760 54438
80275 80887 53193 36917 44534 77777
В примере для наглядности тексты выровнены друг под другом для выделены одним цветом соответствующие друг другу цифры открытого, шифрованного текстов и гаммы.
Группа ХХХ используется для разделения разделов сообщения в соответствии с кодом КС-80. Символ Х идет в составе кодового обозначения слов этого же кода. При расшифровании вместо Х получается 0.
Замечание. Шифр «Горизонт» применяется и для шифрования наблюдений речных постов. Упоминается использование для этого кодов КН-16 и КН-17 (Сборник гидрометеорологических кодов. Вып.2. / Вып.1, 1942. Гидрометеоиздат). По тексту документа ясно, что гидротелеграмма имеет измененный формат – вместо условных номеров водпостов указываются их координаты в виде двух 5-значных групп. Кроме того, правило зашифрования другое: y = x – gamma. Следовательно, расшифрование производится путем сложения шифртекста и гаммы.
В качестве открытого текста может также использоваться Международный метеорогический код (см. Справочник метеоролога ВВС РККА.1948 год. – приводится в электронном виде). Он состоит из кода времени и 5 стандартных групп по 5 цифр. Кроме того могут добавляться дополнительные группы (для горных станций, метелевая группа и т.д.).
В ходе Великой Отечественной войны правила применения шифра «Горизонт» по отдельным направлениям уточнялись.
Карточки
Дата создания
14.10.2021 22:21:58
Создатель
Команды «Шифры Победы», «Эфир Победы»
Автор
Ющак военинженер 2 ранга, Брегман военинженер 2 ранга
Дата
08.12.1942 00:00:00
Текст документа
Декадные прогнозы толщины ледяного покрова на реках и озерах.... состоят из двух телеграмм: 1. Телеграмма, в которой содержится табличная часть прогноза толщины и состояния льда, закодирована кодом КП-56 /Сборник гидрометеорологических кодов, вып. П, стр. 95/ без перешифровки шифром "Горизонт"; в начале и конце телеграммы ставится слово "Перекат" 2. Телеграмма в которой содержится прогноз приращения толщины льда за декаду и прогноз декадных сумм отрицательных температур воздуха; закодирована кодом КС-80 /Сборник гидрометеорологических кодов, вып. П, стр. 5 и далее/ и перешифрована секретным шифром "Горизонт": в начале и конце этих телеграмм стоит слово "Зенит" и две группы пятерок /55555 55555/.
Примечания
ГУГМС КА, Карельский Фронт
Дата создания
01.12.2021 15:30:20
Создатель
Команды «Шифры Победы», «Эфир Победы»
Дата создания
13.05.2021 14:55:01
Создатель
Команды «Шифры Победы», «Эфир Победы»
Автор
Прохоров подполковник, Борисов военинженер 3 ранга
Дата
04.03.1942 01:00:00
Текст документа
Кодирование номеров и координат пунктов наблюдений в подаваемых в адреса Москва ГАМС и Свердловск Погода метеорологических телеграммах осуществляется небрежно и неоднотипно, что затрудняет их раскодирование. Даны указания по верному кодированию.
Примечания
упоминается Южный Фронт
Дата создания
14.05.2021 21:27:50
Создатель
Команды «Шифры Победы», «Эфир Победы»
Дата создания
13.05.2021 14:13:47
Создатель
Команды «Шифры Победы», «Эфир Победы»
Автор
Кузьмин инженер-капитан, заверил Малышева, ст.специалист 5 отдела
Дата
16.09.1943 01:00:00
Текст документа
Во изменение нашего №1398315с от 10.09.1943 сообщаю, что в первой части указанного отношения вкралась ошибка. Следует считать, что ЗАШИФРОВАНИЕ гидрометеорологических сводок, начиная с 24 часов 15 октября должно производиться путем ВЫЧИТАНИЯ цифр перешифровальной таблицы из цифр метеосводки и наоборот РАСШИФРОВАНИЕ должно производиться путем СЛОЖЕНИЯ цифр перешифровальной таблицы с цифрами метеосводки
Примечания
упоминается Карельский Фронт
Дата создания
13.05.2021 14:15:27
Создатель
Команды «Шифры Победы», «Эфир Победы»
Автор
Кузьмин инженер-капитан, Четвергова, специалист 8 отдела
Дата
11.11.1943 01:00:00
Текст документа
При этом сообщаю, что большая часть гидрологических и дорожных телеграмм, поступающих из гидрометотделений фронтов не может быть использована по причине того, что телеграммы приходят неправильно зашифрованные. Приведены примеры телеграмм
Примечания
упоминается Карельский Фронт
Дата создания
29.04.2021 20:03:26
Создатель
Команды «Шифры Победы», «Эфир Победы»
Автор
Савченко А, в/техник 1 ранга
Дата
01.09.1941 01:00:00
Текст документа
Опись метеокодов, имеющихся в 47 САД на 1.9.41 Упоминаются коды: КОД ГМС Союза ССР, "Зенит", "Горизонт", "НОРД"
Примечания
упоминается Западный Фронт, 47 сад
Дата создания
09.05.2021 21:55:10
Создатель
Команды «Шифры Победы», «Эфир Победы»
Автор
Азаров майор
Дата
06.09.1941 01:00:00
Текст документа
С 24 часов Московского времени 7 сентября введите горизонт номер 68439. Четвёртый зенит номера листов в тетради: 337-84-461 Без дополнительного кодирования по "НОРД"
Примечания
Упоминается Западный фронт, 47 ад
Дата создания
10.04.2021 23:53:42
Создатель
Команды «Шифры Победы», «Эфир Победы»
Автор
8 отдел ГУГМС КА, инженер-капитан Кузьмин
Дата
31.01.1944 01:00:00
Примечания
Штаб Карельского фронта Оперотдел Начальнику Гидрометотделения. О материалах шифра "Горизонт"
Дата создания
27.04.2021 12:26:29
Создатель
Команды «Шифры Победы», «Эфир Победы»
Автор
военинженер 3 ранга Ющак, воентехник 1 ранга Кузьмин
Дата
20.08.1942 01:00:00
Текст документа
Согласно вашего телеграфного запроса от 18/УШ-42г. дополнительно направляю два пакета с материалами шифра "Горизонт"
Дата создания
14.10.2021 21:58:19
Создатель
Команды «Шифры Победы», «Эфир Победы»
Автор сообщения
Ющак военинженер 2 ранга, Кузьмин воентехник 1 ранга
Получатель
Начальник ГМО штаба Карельского фронта
Дата создания документа
12.11.1942 00:00:00
Название шифра
Горизонт
Подразделение
ГУГМС КА
Описание
Разъяснение о закреплении таблицы шифра "Горизонт"
Примечания
упоминается Карельский фронт
