При передаче данных о собственной группировке или целеуказаний открытым текстом противник может легко перехватить эти данные и нанести целенаправленные удары по нашим войскам или принять необходимые меры к выводу собственных целей из-под ударов.
Чтобы вести скрытое целеуказание, используются кодированные карты, то есть карты, километровым линиям которых вокруг района ведения боевых действий присваивают произвольные номера, которые необходимо знать передающему и принимающему целеуказание. Кодировка может проводиться различными способами.

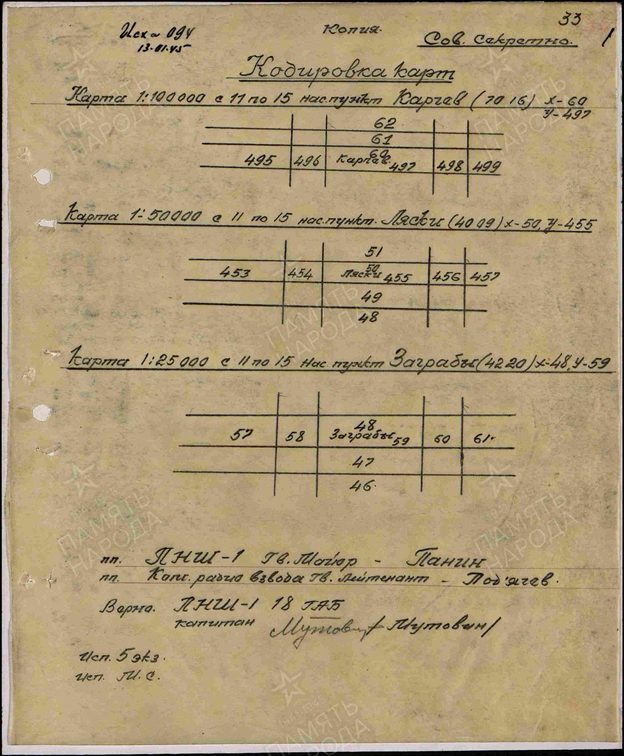

В этой подборке представлены в основном ключи для изменения координат квадратов топографических карт путем смещения сетки. Для этого выбирается некоторый (ключевой) квадрат, координаты которого заменяются на новые (определяемые ключом). Координаты других квадратов отсчитываются последовательно от новых координат ключевого квадрата. Так ниже в документе «Кодировка карт» для карт масштаба 1:100 000, 1:50 000, 1:25 000 вводится новая нумерация, для которой указываются сроки действия, исходный квадрат (для карты 1:100 000 – это 7016), новые координаты и направления увеличения нумерации.

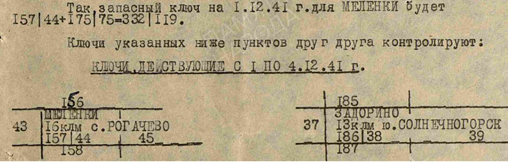

При компрометации ключа для вычисления кодированных координат переходят на запасный ключ. На каждый период могут быть определены несколько ключей, которые согласованы друг с другом (еще это называется – ключи контролируют друг друга). Это означает, что кодированные координаты любого квадрата могут быть вычислены одинаковым образом с использованием любого из согласованных ключей. Выбор для использования конкретного ключа из шести может определяться, например, тем, что на используемом листе карты масштаба 1:100 000 расположен указанный для него ключевой населенный пункт.
Для справки

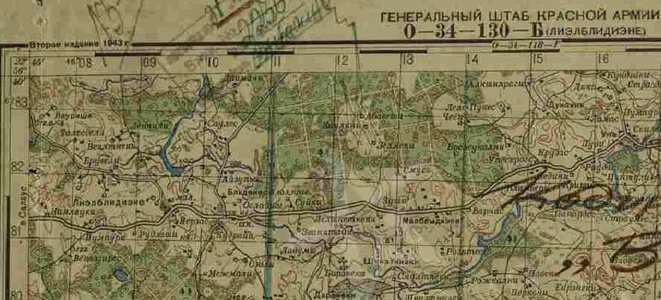

Лист топографической карты масштаба 1:50 000 или 1:100 000 поделен на квадраты, которые нумеруются по горизонтали и вертикали. На фрагменте карты, приведенном на рисунке, нумерация по горизонтали начинается слева с 07, далее 08, 09, … По вертикали нумерация ведется снизу вверх, на приведенном листе она заканчивается номерами 81, 82, 83. Нумерация используется, например, для быстрого поиска: «озеро в квадрате 8008». Разбиение на квадраты образует километровую сетку. Подробнее о разметке карт можно узнать из учебников топографии.
Карточки
Дата создания
11.02.2022 21:49:38
Создатель
Команды «Шифры Победы», «Эфир Победы»
Автор сообщения
136 сд, капитан Акимов
Дата создания документа
29.12.1942 00:00:00
Название шифра
ключи к
Период действия
09.01.1943 00:00:00 09.01.1943 00:00:00
Дата создания
12.02.2022 21:04:10
Создатель
Команды «Шифры Победы», «Эфир Победы»
Автор сообщения
Репкин майор
Получатель
Начальник штаба 45 бригады
Дата создания документа
30.08.1944 00:00:00
Название шифра
Кодировка карты масштаба 100.000
Подразделение
7 адп РГК
Описание
Кодировка карты масштаба 100.000 (продолжение на юг), условные обозначения
Примечания
7 адп РГК - из других документов дела, майор Репкин - начальник оперативного отдела 7 адп РГК
Дата создания
12.02.2022 21:11:14
Создатель
Команды «Шифры Победы», «Эфир Победы»
Автор сообщения
Фролов майор
Дата создания документа
21.01.1945 00:00:00
Название шифра
Кодировка карт
Подразделение
231 гап РГК
Описание
Кодировка карт
Примечания
231 гап РГК
Дата создания
12.02.2022 21:11:34
Создатель
Команды «Шифры Победы», «Эфир Победы»
Автор сообщения
Давыдов старший лейтенант
Название шифра
Кодировка карт
Описание
Кодировка карт
Дата создания
12.02.2022 21:12:08
Создатель
Команды «Шифры Победы», «Эфир Победы»
Автор сообщения
Жуков майор, Федотов капитан
Название шифра
Кодировка карт
Подразделение
10 гв ск
Описание
Кодировка карт
Примечания
10 гв ск
Дата создания
12.02.2022 21:16:10
Создатель
Команды «Шифры Победы», «Эфир Победы»
Автор сообщения
Панин гв майор, заверил Подъячев гв лейтенант
Название шифра
Кодировка карт
Подразделение
26 гв ск
Описание
Кодировка карт масштаба 1:100000, 1:50000, 1:25000
Примечания
26 гв ск штамп вх.номер от 13.01.1945
Дата создания
12.02.2022 21:19:30
Создатель
Команды «Шифры Победы», «Эфир Победы»
Автор сообщения
Андрианов майор
Название шифра
Кодировка карты масштаба 1:50.000
Подразделение
76 пабр
Описание
Кодировка карты масштаба 1:50.000
Примечания
76 пабр
Дата создания
12.02.2022 21:21:03
Создатель
Команды «Шифры Победы», «Эфир Победы»
Дата создания документа
15.09.1943 00:00:00
Название шифра
Кодировка карт
Подразделение
480 гап РГК
Примечания
480 гап РГК - из карточки
Дата создания
12.02.2022 21:22:56
Создатель
Команды «Шифры Победы», «Эфир Победы»
Автор сообщения
Панин гв майор, Подъячев гв лейтенант, заверил капитан Мутовин
Дата создания документа
13.01.1945 00:00:00
Название шифра
Кодировка карт
Подразделение
18 габр
Описание
Кодировка карт масштаба1:100000, 1:50000,1:25000
Примечания
18 габр
Дата создания
12.02.2022 21:29:48
Создатель
Команды «Шифры Победы», «Эфир Победы»
Автор сообщения
Карга гв капитан
Получатель
Начальник штаба 58 ап
Название шифра
Кодировка карты
Подразделение
32 гв сд
Описание
Кодировка карты масштаба 1:50000
Примечания
32 гв сд, 58 ап
Дата создания
12.02.2022 21:35:00
Создатель
Команды «Шифры Победы», «Эфир Победы»
Автор сообщения
Семьянов полковник, Горячев
Дата создания документа
19.04.1945 00:00:00
Название шифра
Кодировка карты масштаба 1:100.000
Подразделение
15 оиптабр РГК
Описание
Кодировка карты масштаба 1:100.000
Примечания
15 оиптабр РГК
Дата создания
26.03.2021 11:00:42
Создатель
Команды «Шифры Победы», «Эфир Победы»
Авторы
гв. интендант 2 ранга Лялий
Число страниц документа
1
Дата
01.02.1943 00:00:00
Виды ключей
[Переговорная таблица ] [Кодированная карта ] [Другое (укажите название) ]
К какому шифру относится
ключи к кодированный карте масштаба 1: 50000 и 1:100000
Период действия
01.02.1943 00:00:00 10.02.1943 00:00:00
Подразделение (где создано)
26 гв. сд,
Дата создания
09.02.2022 14:33:45
Создатель
Команды «Шифры Победы», «Эфир Победы»
Авторы
полковник Чирков
Число страниц документа
3
Дата
28.10.1942 00:00:00
Виды ключей
[Переговорная таблица ] [Кодированная карта ] [Таблица ориентиров ] [Другое (укажите название) ]
К какому шифру относится
ключи
Период действия
28.10.1942 00:00:00 28.10.1942 00:00:00
Подразделение (где создано)
зап Ф
Дата создания
18.03.2021 13:04:54
Создатель
Команды «Шифры Победы», «Эфир Победы»
Авторы
гв. полковник Грибок, майор Яковлев
Число страниц документа
1
Дата
29.08.1944 00:00:00
Виды ключей
[Переговорная таблица ] [Кодированная карта ] ключи для кодирования карт
К какому шифру относится
ключи
Период действия
01.09.1944 00:00:00 15.09.1944 00:00:00
Подразделение (где создано)
16 адп РГК
Дата создания
18.03.2021 13:16:34
Создатель
Команды «Шифры Победы», «Эфир Победы»
Авторы
подполковник Пряхин
Число страниц документа
2
Дата
17.03.1945 00:00:00
Виды ключей
[Переговорная таблица ] [Кодированная карта ] [Другое (укажите название) ]
К какому шифру относится
расписание ключей
Период действия
17.03.1945 00:00:00 01.04.1945 00:00:00
Подразделение (где создано)
39 А
Дата создания
18.03.2021 13:00:33
Создатель
Команды «Шифры Победы», «Эфир Победы»
Авторы
майор Ручков, ст. лейтенант Пауничев
Число страниц документа
1
Дата
22.06.1944 00:00:00
Виды ключей
[Переговорная таблица ] [Кодированная карта ] [Другое (укажите название) ]
К какому шифру относится
ключи
Период действия
25.06.1944 00:00:00 07.07.1944 00:00:00
Подразделение (где создано)
99 ск
Дата создания
12.01.2022 00:14:58
Создатель
Команды «Шифры Победы», «Эфир Победы»
Дата создания
18.12.2021 22:52:23
Создатель
Команды «Шифры Победы», «Эфир Победы»
Автор
Мостинский полковник, Валюк майор
Дата
13.10.1944 00:00:00
Текст документа
В связи с тем, что переговорная таблица "Люкс" и кодированная карта в сети корпус-дивизия дискредитированы, последние отменить. Впредь до высылки Вам новой переговорной таблицы пользоваться в сети корпус-дивизия армейской переговорной таблицей. Немедленно ввести в действие ключи к кодированной карте масштаба 50.000: с 13.10.44 по 18.10.44 указаны ключи.
Примечания
113 ск, 927 сап, 338 сд, 192 сд, 262 сд
Дата создания
14.11.2021 12:29:49
Создатель
Команды «Шифры Победы», «Эфир Победы»
Автор
6 гв. тк, гв. майор Шомин
Дата
10.01.1945 00:00:00
Текст документа
Начальнику тыла корпуса Начальнику штаба артиллерии Начальникам отделов корпуса Сообщаю ключи для кодированной карты масштаба 1:100 000 в сети штаб армии - штабы корпусов, отдельные полки на период 16.1.45 года по 1.2.45 года. Наименование исходного с какого времени ключи пункта действует действующие запасной Хмедьник коорд. 0882 с 00 часов 16.1. о94/42 573/48 Лукова коорд. 2066 с 00 часов 19.1. 628/54 402/44 Пенчув коорд. 9866 с 00 часов 22.1 246/52 726/58 г. дв. Дешно коорд.0838 с 00 часов 25.1 185/48 835/62 Малогощ коорд. 3048 с 00 часов 28.1.45г. 336/50 901/46 Примечание: ключи развивать -числитель по вертикали с Юга на Север знаменатель с Запада на Восток по возрастающей Начальник 6 отдела штаба 6 Гв. Т.К. Гвардии майор Шомин
Дата создания
01.12.2021 11:22:50
Создатель
Команды «Шифры Победы», «Эфир Победы»
Автор
84 ск, гв. подполковник Пелех
Дата
16.12.1944 00:00:00
Текст документа
КОМАНДИРАМ 2 И 4 ДИВИЗИОНОВ. ТОЛЬКО КОМАНДИРУ 2 ДИВИЗИОНА НАПРАВЛЯЮ КЛЮЧИ ДЛЯ КОДИРОВКИ ТОПОКАРТ: СООБЩАЮ ОСНОВНОЙ И ЗАПАСНОЙ КЛЮЧ ВНУТРЕННЕГО АРТИЛЛЕРИСКОГО КОДИРОВАНИЯ КАРТ МАСШТАБА 1:50000 НАИМЕНОВАНИЕ ОСНОВНОЙ КЛЮЧ ЗАПАСНОЙ КЛЮЧ ПРИМЕЧАНИЕ ПУНКТА ПЫМПАЯЦ 200/600 100/400 КАРТА 1:50000 168 - 741 ПРИМЕЧАНИЕ: 1. ОСНОВНОЙ КЛЮЧ ВВЕСТИ В ДЕЙСТВИЕ 0.00 ЧАСОВ 15.12.44 2. ЗАПАСНОЙ КЛЮЧ ВВОДИТСЯ В ДЕЙСТВИЕ ПО МОЕМУ УКАЗАНИЮ 3. " X" ВОЗРАСТАЕТ С ЮГА НА СЕВЕР " Y" ВОЗРАСТАЕТ С ЗАПАДА НА ВОСТОК НАЧАЛЬНИК ШТАБА АРТИЛЛЕРИИ 84 СК ГВ. ПОДПОЛКОВНИК ПЕЛЕХ
Дата создания
11.03.2021 01:12:16
Создатель
Команды «Шифры Победы», «Эфир Победы»
Авторы
Соколов Ильинский
Число страниц документа
1
Дата
20.04.1945 00:00:00
Виды ключей
[Переговорная таблица ] [Кодированная карта ] [Другое (укажите название) ]
Период действия
21.04.1945 00:00:00 30.04.1945 00:00:00
Подразделение (где создано)
23гвсд
Дата создания
18.03.2021 15:23:19
Создатель
Команды «Шифры Победы», «Эфир Победы»
Авторы
Клецельман, майор
Число страниц документа
1
Виды ключей
ключи кодировки топографических карт [Таблица ориентиров ] ключи кодировки топографических карт
К какому шифру относится
ключи кодировки топографических карт
Подразделение (где создано)
оперативный отдел штадива 134 сд
Дата создания
18.03.2021 10:02:52
Создатель
Команды «Шифры Победы», «Эфир Победы»
Авторы
[Ф.И.О., звание ]
Виды ключей
[Переговорная таблица ] [Другое (укажите название) ]
Дата создания
23.03.2021 15:21:45
Создатель
Команды «Шифры Победы», «Эфир Победы»
Авторы
[Ф.И.О., звание ]
Виды ключей
[Переговорная таблица ] [Другое (укажите название) ]
Дата создания
23.03.2021 23:03:49
Создатель
Команды «Шифры Победы», «Эфир Победы»
Авторы
[Ф.И.О., звание ]
Виды ключей
[Переговорная таблица ] [Другое (укажите название) ]
