Подборка содержит таблицы новых номеров квадратов карты, списки названий горизонтальных полос карты, сами топографические карты и другие документы по этой теме.

При передаче данных о собственной группировке или целеуказаний от­крытым текстом противник мо­жет легко перехватить эти данные и нанести целенаправленные удары по нашим войскам или при­нять необходимые меры к выво­ду собственных целей из-под ударов.

Чтобы вести скрытое целеуказание, используются кодированные карты, то есть карты,  ки­лометровым линиям которых вокруг района ведения боевых действий присваивают произвольные номера, которые необходимо знать передающему и принимающему целеуказа­ние. Кодировка может проводиться различными способами.

В этой подборке ключи представлены в основном в виде двух способов, определяемых, каким образом производится замена исходных координат квадратов.

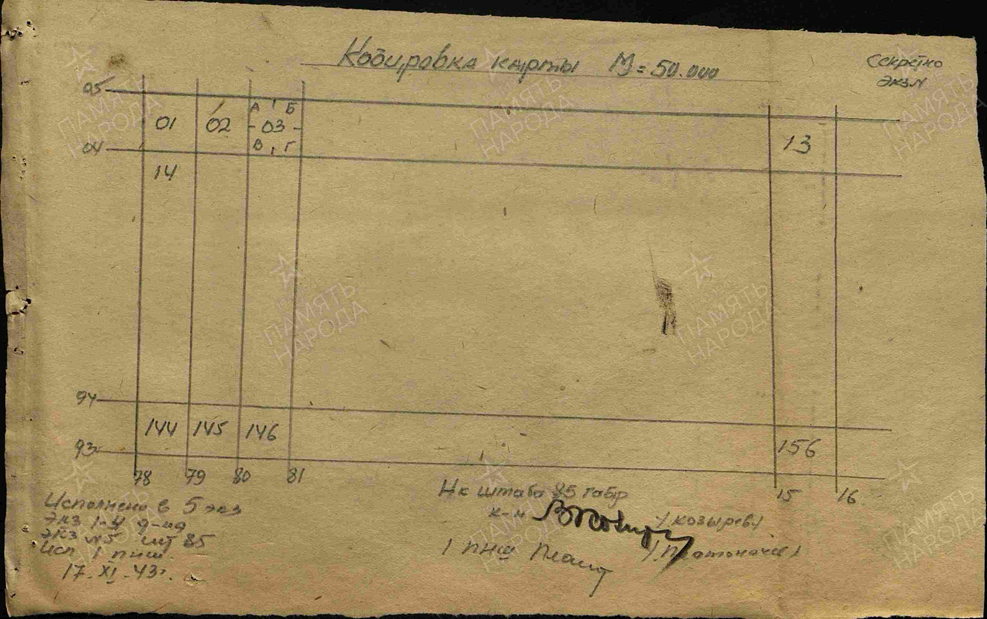

Первый способ – простая замена исходных координат квадрата (составленного из горизонтальных и вертикальных координат) на новый номер, определяемый таблицей, как на документе ниже.

Кроме последовательной нумерации использовалась и случайная, хаотическая, нумерация квадратов.

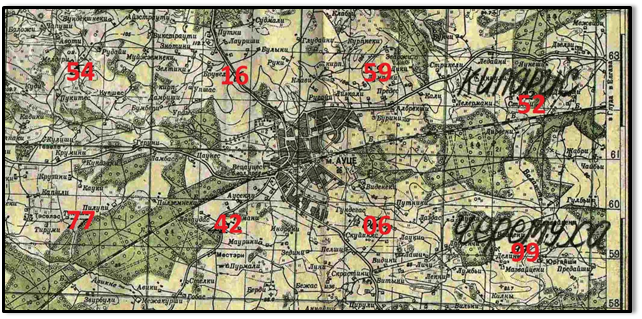

Второй способ кодирования квадратов предполагал задание нумерации квадратов и горизонтальных полос. При этом новые координаты квадрата выглядели как «Полоса-номер». Ниже приведен фрагмент карты с нанесенными номерами больших квадратов и наименованиями полос.

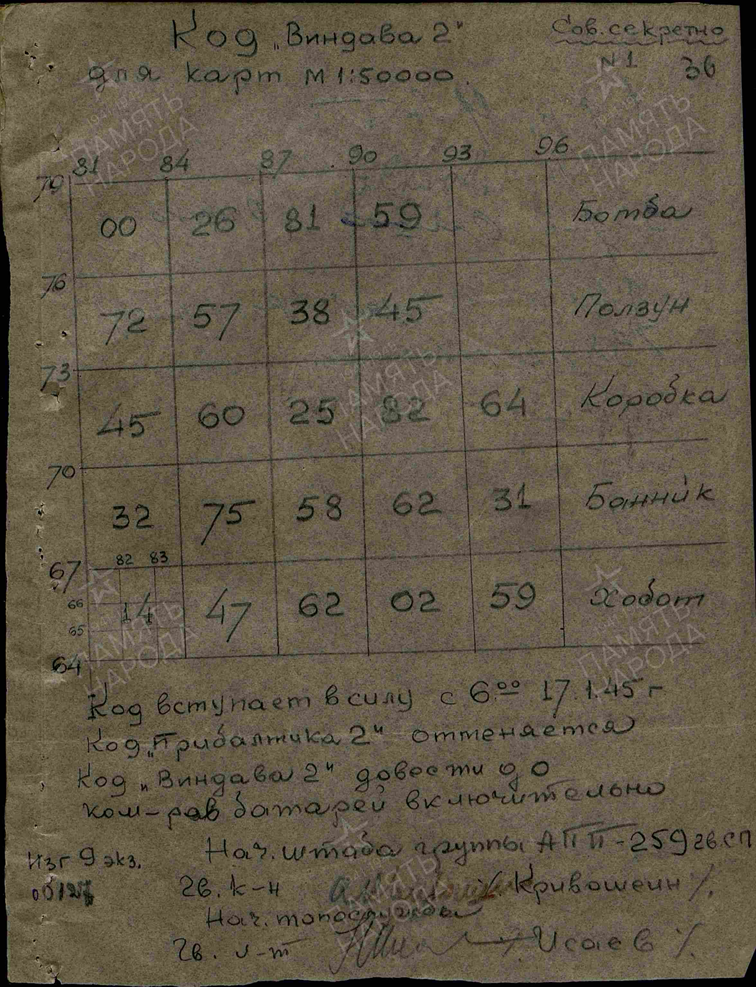

Способ кодирования карты мог передаваться без использования карты, как это сделано в следующем документе. В нем приведена рукописная таблица квадратов карты с указанием истинных координат, новых номеров квадратов и названий полос.

Вводимые ключи имеют сроки действия.

Для справки

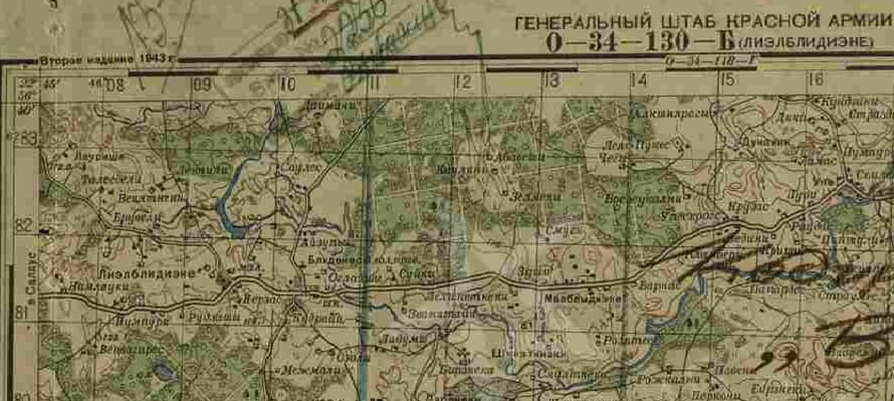

Лист топографической карты масштаба 1:50 000 или 1:100 000 поделен на квадраты, которые нумеруются по горизонтали и вертикали. На фрагменте карты, приведенном на рисунке, нумерация по горизонтали начинается слева с 07, далее 08, 09, … По вертикали нумерация ведется снизу вверх, на приведенном листе она заканчивается номерами 81, 82, 83. Нумерация используется, например, для быстрого поиска: «озеро в квадрате 8008». Разбиение на квадраты образует километровую сетку. Подробнее о разметке карт можно узнать из учебников топографии.
