Подборка содержит описание арифметического правила для получения нового номера укрупненного квадрата.

Войска ВНОС (воздушного наблюдения, оповещения и связи) – собирательное название воинских формирований, являвшихся составной частью войск ПВО. Накануне Великой Отечественной войны организационно состояли из полков, отдельных батальонов (рот) и радиобатальонов ВНОС, а также подразделений ВНОС армейских (флотских) объединений и соединений.

Передаваемые по линиям связи координаты объектов кодировались следующим образом. В качестве исходной кодированной карты использовалась топографическая карта, например, масштаба 1:500 000. Квадраты пятикилометровой сетки группируются следующим образом для применения кодирования.

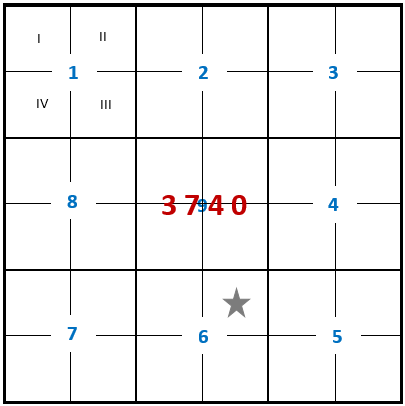

На карте квадраты сетки (далее называемые малыми квадратами) группируются в большие кодированные квадраты со сторонами в 6 малых квадратов. Большие квадраты нумеруются 4-хзначными числами, которые проставляются в центре большого квадрата (на рисунке – красное число). Принцип нумерации больших квадратов ясно из следующего рисунка:

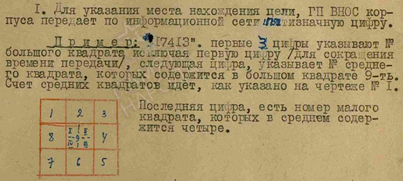

Большой квадрат состоит из 9-ти средних квадратов, состоящих из четырех малых квадратов. Счет средних квадратов идет «по улитке», номера средних квадратов внутри большого квадрата указаны на рисунке синим цветом. В каждом среднем квадрате составляющие его малые квадраты также нумеруются «по улитке», номера на рисунке проставлены римскими цифрами, однако при вычислении и записи координат используются обычные цифры. Так, звездочка на рисунке имеет координаты 374062.

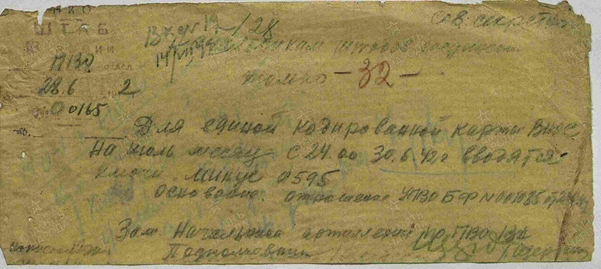

Исходная кодированная карта является долговременным ключом. Ключом с ограниченным сроком действия (на неделю, на месяц и т.п.) является 4-хзначное число со знаком, например, минус 0595, как приведено ниже в документе. Кодовый номер квадрата 3740 в период действия этого ключа принимает значение 3740-0595=3145, и координаты звездочки, указываемые в сообщениях в период действия этого ключа, равны 314562.

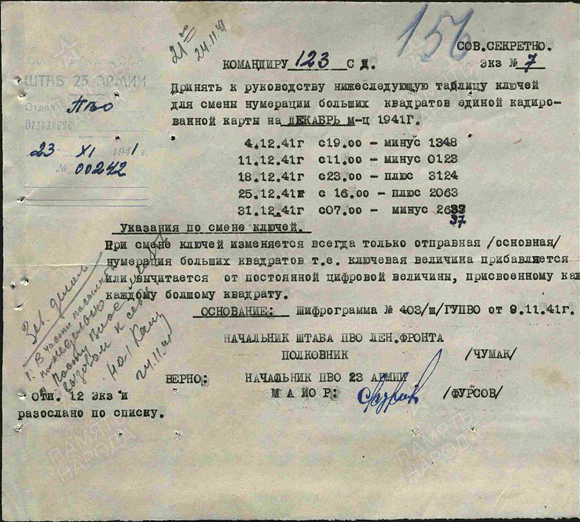

Расписание ключей единой кодированной карты ВНОС:

Вводимые ключи имеют сроки действия.
